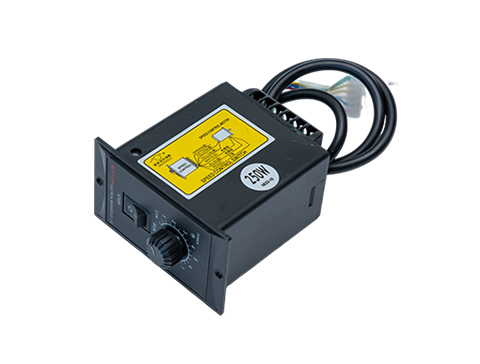

產品名稱：調速器

　　額定功率：6W-300W

　　被控電機功率：140W

　　輸出電壓：AC 220V±15%，50Hz

　　工作環境：-10℃～50℃

　　調速范圍：90r/min～1400r/min

　　電容值：7/8μF

　　產品介紹：調速器交流單相異步電動機電子無級調速器主要用于控制單相交流感應電機,采用最新的電子控制技術制造而成。具有體積小、精度高、調速范圍寬、耗能低、壽命長、使用方便等優點。

　　使用方法

　　1.請按接線圖正確接線。

　　2.使用時，請先將調速旋鈕逆時針調到“0”，以避免產生瞬時大電流，造成調速器損壞。

　　3.將開關置于“I”位置時，順時針調節調速旋鈕，電機加速；逆時針調節調速旋鈕，電機減速。開關置于“O”位置時，電機處于停止?fàn)顟B(tài)。

　　4.欲變換電機運轉方向，務必先拔下電源插頭，再按接線圖所示調整接線。

　　5.若電機轉矩或轉速不符合要求，請調整調速器側面的調速幅度調整器：若出現控制器調速范圍過窄,應逆時針調節控制器左側的調速幅度調整器；若出現控制器調速范圍過寬，則應順時針調節控制器左側的調速幅度調整器。

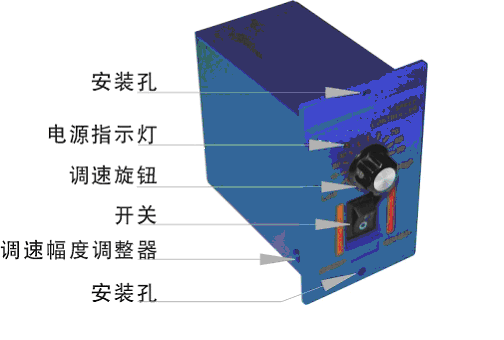

　　外型尺寸：

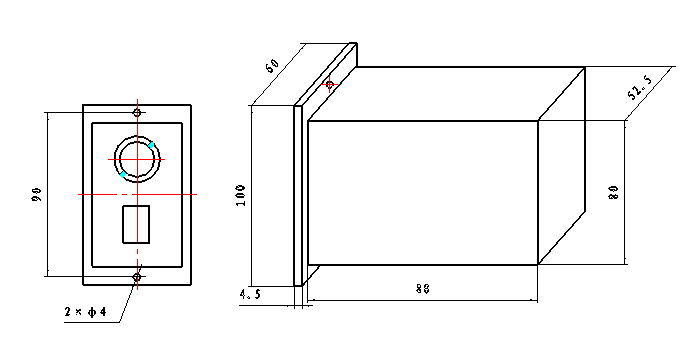

　　安裝尺寸圖：

　　注：調速器的安裝只須在安裝處按開孔尺寸開一孔后，把調速器塞入孔內，再用兩枚螺絲釘緊固（螺釘旋緊即可，切勿過緊，以免損壞機殼）。
